Coffrets industriels pour commande vannes motorisées

Coffrets industriels pour commande vannes motorisées

Dans le traitement de l’eau et des fluides, le pilotage des actionneurs est une contrainte critique. Un défaut de commande peut immobiliser des équipements stratégiques. TEC Electrotechnique intervient dès la phase d’études pour la conception de coffrets robustes dédiés au contrôle des vannes sur les machines industrielles.

Notre expertise technique

L’ingénierie TEC assure la conception de solutions dédiées au contrôle des fluides, alliant intelligence électronique et protection de puissance :

Pilotage et gestion électronique

L’ingénierie TEC assure la réalisation de coffrets dédiés au pilotage de deux vannes avec positionnement automatique. Cette expertise repose sur l’intégration de composants de précision tels que des transformateurs 400/24V et des horloges à picots journalières pour la gestion électronique des cycles. Ces équipements garantissent un contrôle fluide des flux et une continuité opérationnelle critique pour les machines de rinçage de bassins ou de canalisations.

Distribution de puissance et protection

La fabrication de ces produits inclut une distribution électrique robuste adaptée aux actionneurs industriels. La conception intègre des contacteurs inverseurs pour la gestion du sens de rotation des vannes et des disjoncteurs moteurs pour la protection thermique des circuits. L’utilisation d‘interrupteurs sectionneurs 3P 20A sécurise l’alimentation de l’équipement, préservant ainsi l‘intégrité des machines lors des phases de démarrage intensives.





Ingénierie et fabrication de solutions prêtes à l’installation

Livraison prête à l’installation

Les coffrets et tableaux sont livrés entièrement montés. La structure interne est conçue pour minimiser le temps d’arrêt lors de l’intégration sur vos machines.

Câblage et repérage structurés

TEC assure un câblage ordonné sur rails DIN et un repérage systématique de chaque fil pour faciliter le raccordement par vos techniciens.

Validation par tests fonctionnels

Chaque réalisation subit des protocoles de tests complets. L’équipement est immédiatement opérationnel et conforme au dossier d’études dès le branchement.

Spécialiste de la réalisation de coffrets de commande vannes motorisées sur-mesure

Réalisations de coffrets industriels sur-mesure

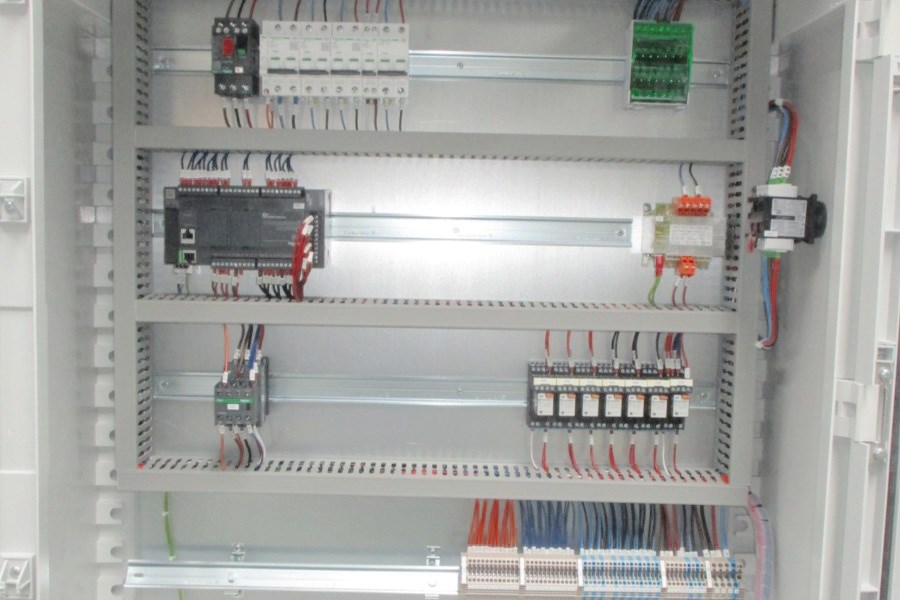

Coffret pour systèmes de rinçage et canalisations

Coffret pour systèmes de rinçage et canalisations

Cette réalisation assure la gestion d’une machine industrielle via un système compact et robuste. La conception de cette armoire électrique intègre une architecture de puissance optimisée pour le contrôle précis des moteurs de l’installation.

Validation

Distribution et coupure : Intégration d’interrupteurs sectionneurs 4P 125A et de répartiteurs pour sécuriser la distribution d’énergie au sein du coffret.

Validation

Protection des équipements : Mise en place de disjoncteurs différentiels et de barrières de sécurité intrinsèque lors de la fabrication pour protéger l’équipement.

Validation

Automatisation et régulation : Utilisation de régulateurs et de départs pour voyants en façade afin d’optimiser le fonctionnement et l’efficacité globale du produit industriel.

https://www.tec-electrotechnique.fr/wp-content/uploads/2024/07/real_10_blanchi.jpg

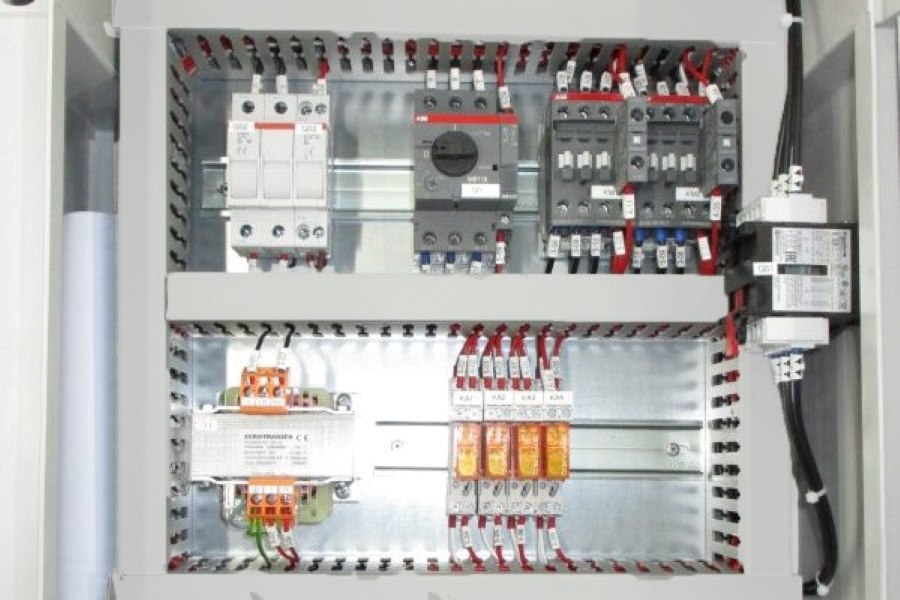

Gestion de vannes pour bassins de rétention

Cette réalisation assure la régulation des flux pour des installations complexes. L’équipement embarque une architecture de puissance optimisée pour sécuriser les circuits des machines industrielles.

Sécurité des circuits : Intégration d’un interrupteur sectionneur 3P 20A et de disjoncteurs moteurs pour protéger les actionneurs de l’armoire.

Contrôle de rotation : Utilisation de contacteurs inverseurs pour gérer précisément le sens d’ouverture et de fermeture des vannes.

Interface et Maintenance : Présence d’un transformateur 400/24V pour l’alimentation des voyants de contrôle, facilitant le diagnostic rapide du système.

Besoin d'un coffret adaptée à vos besoins spécifiques ?

Contactez notre équipe de spécialistes !

Questions fréquentes

Obtenez plus de précision sur nos services

Les produits réalisés permettent le contrôle de vannes motorisées, mais également la gestion de périphériques sur des machines automatisées ou des cellules de robots industriels. La conception s’adapte aux cycles de production intensifs nécessitant une continuité de service absolue.

La fabrication repose sur un usinage rigoureux des enveloppes et des plaques de montage pour garantir une intégration parfaite des composants de protection. Chaque réalisation subit des tests de soudage et de continuité pour valider la robustesse des connexions électriques avant l’installation sur vos équipements.

Le bureau d’études analyse chaque cahier des charges pour garantir une gestion optimale des flux et le respect des normes de sécurité. La qualité de la préparation des fils et du câblage assure une fiabilité élevée pour les machines opérant dans des environnements fluides ou corrosifs.

Oui, la conception permet d’intégrer des régulateurs électroniques pour piloter l’ouverture des vannes en fonction des mesures de débit ou de pression. Ces produits assurent ainsi une gestion précise des fluides sur vos équipements et machines de traitement.

Chaque réalisation respecte les normes de sécurité électrique en vigueur pour les milieux industriels sévères. La fabrication inclut des composants de protection contre les surcharges, assurant ainsi la continuité de service de vos machines et de vos systèmes de production automatisés.

Selon le type de commande souhaité, TEC propose une version de coffret adaptée pour une gestion fine des données. Nos solutions peuvent inclure des enveloppes en inox pour une protection accrue en milieu corrosif, préservant l’intégrité de la partie électronique sur le long terme.

Expertise en fabrication

Expertise en fabrication

La maîtrise de la fabrication permet de concevoir des produits adaptés aux machines. Chaque réalisation garantit la protection des circuits.

Réactivité et flexibilité

Réactivité et flexibilité

L'organisation assure une fabrication rapide et une gestion flexible de la production pour respecter les cycles de mise en service des équipements.

Support technique complet

Support technique complet

Un accompagnement est assuré dès les études pour une réalisation conforme. Ce suivi garantit la continuité de service des systèmes et des composants.

Innovation technique

Innovation technique

L'intégration d'innovations technologiques permet d'offrir des coffrets électriques qui anticipent les besoins futurs des équipements et des machines.
